任何液壓系統都是由一些基本回路組成的，基本回路是由各類元件或輔件組成的。參照典型液壓基本回路設計液壓系統，可以收到事半功倍的效果。
進油路節流調速回路
(2).gif)
油路說明：在進油管路上設置節流閥，控制液壓油流量，進而控制活塞桿移動速度
1.油缸：執行元件
2.電磁換向閥：液路系統中用來實現液路的通斷或液流方向的改變
3.壓力表：壓力指示
4.節流閥：通過改變節流截面或節流長度以控制流體流量
5.溢流閥：定壓溢流、穩壓、系統卸荷和安全保護作用
6.單向閥：防止油流反向流動
7.油泵電機：提供動力源

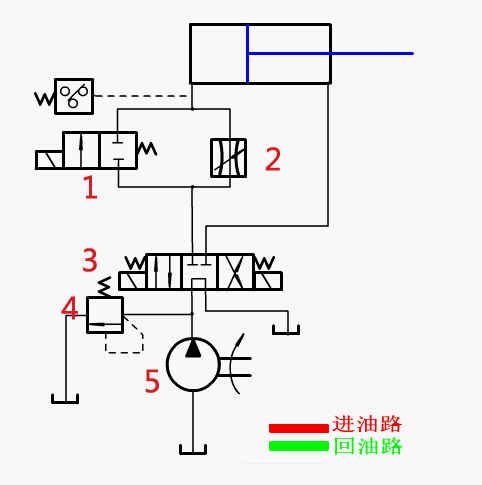

快速工進回路
.gif)
油路說明：液壓油在進油管路上從1通過，活塞桿快速移動，從2通過時，活塞桿慢速移動，工進時速度減慢。
1.換向閥（二位二通）：液路系統中用來實現液路的通斷或液流方向的改變
2.節流閥：通過改變節流截面或節流長度以控制流體流量
3.換向閥（三位四通）：液路系統中用來實現液路的通斷或液流方向的改變
4.溢流閥：定壓溢流、穩壓、系統卸荷和安全保護作用
5.油泵電機：提供動力源
